CIMの導入で施工現場を見える化
従来の2次元の図面に対し、
可視化された3次元モデルにて
関係者間で情報共有することにより、
一連の建設生産システムの
効率化・高度化を図る取組みです。
① 施 工 前
② ２次元設計CADデータ（平面図）
③ ２次元設計CADデータ（横断図）
④ ３次元モデル化
⑤ ３次元モデル化(鉄筋イメージ）
⑥ ３次元モデル化(施工イメージ）
⑦ ３次元モデルを活用した作業打合せ

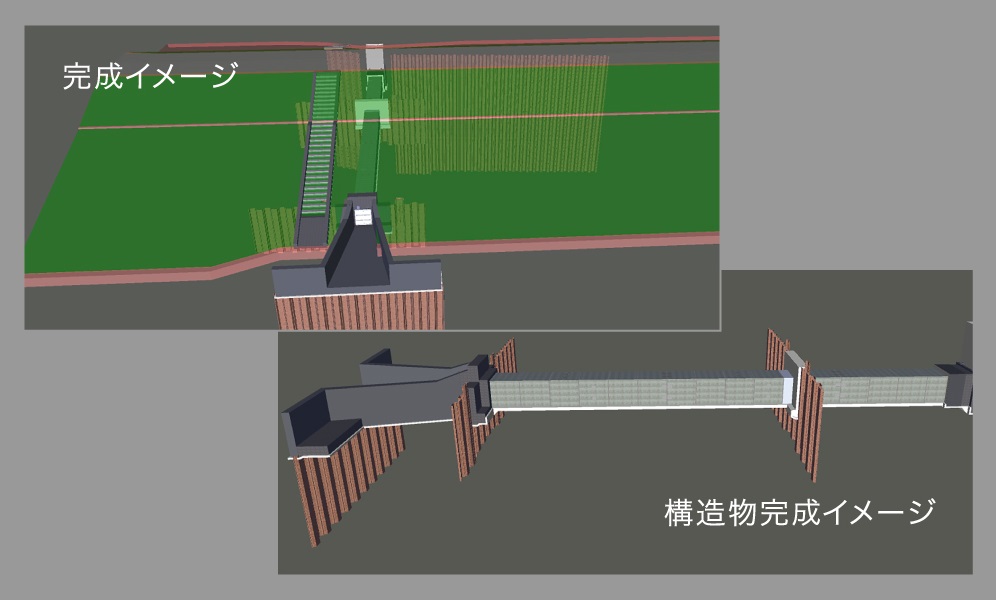

⑧ 樋管構造物の完成イメージ（３次元モデル）
⑨ 完 成
